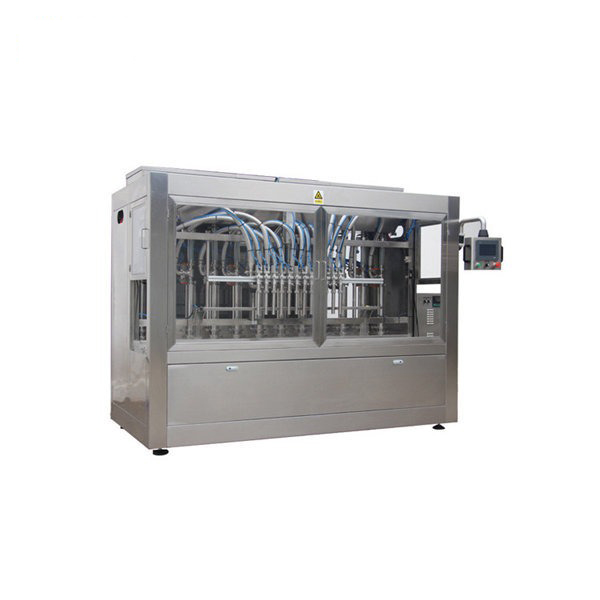

Màquina Prova internacionalment de gran qualitat pneumàtica + farciment de pistó servo-PLC amb la darrera tecnologia: cilindre de producte fix (xeringa) connectat al cilindre pneumàtic en una línia, donant millor vida als segells de farciment de xeringa i, per tant, no es produeixen fuites que es observen en màquines accionades mecànicament amb cilindres oscil·lants.

Totalment en acer inoxidable.
Capçals o broquets, amb cilindres de producte (xeringa), conjunts de vàlvules, conjunts de cursa.
Únic respecte a la intercanviabilitat.
Canvi ràpid i el temps mínim de baixada.
Màquina coberta amb tancament per al farciment sanitari per a màquines multicap (opcional)
Totes les compres comercialitzades o importades internacionalment.
Tots els ajustaments són lliures d’eines i són molt fàcils d’operar.
Màquina de substitució d’importació d’alta qualitat.
Precisió d'ompliment ± ½%

Sistema d’ompliment

El broquet de busseig amb una profunditat regulable de busseig segons les variacions en alçada de l'ampolla.
La boquilla de tancament positiva de tipus obert / tancat amb un cilindre pneumàtic separat per reduir l'escuma.
Velocitat regulable de retirada de la boquilla de submarinisme per als productes espumosos.
Velocitat d'ompliment ajustable, subjecte a les característiques del flux del producte.
Localitzador de coll proporcionat per localitzar amb precisió la boca de l’ampolla abans d’omplir les ampolles de boca petita.
La vara buida del pistó del cilindre pneumàtic facilita l’apretament d’anells de pistons expandits de Tefló sense obrir el farcit de pistó, mentre està en funcionament.
S'omple el producte per flux lliure sense pressió contrària.

Ajust de volum

Ajust de volum combinat per a màquines de diversos capçals, amb ajustos de volum diferents entre cilindres.
Escala per mesurar la longitud de l’ajust de carrera prevista per a calibracions repetides.
El volum distribuït depèn de la longitud de la carrera que doni un desplaçament positiu del producte.
Tot el conjunt d'ajust de volum situat en un armari tancat a la part posterior de la màquina.

Automatització del transportador

Longitud del transportador: segons el nombre de caps.
Guies laterals regulables per a mides variables del contenidor.
Unitat de 0,25 CV amb reductora adequada de Bonfingloili. Lubricació permanent.
Sensors òptics i de proximitat ajustables per detectar ampolles a la línia transportadora.
Talls amb comandes de cilindres pneumàtics per ajustar la velocitat d’aturada i retirada, per a ajustaments fins de la línia.

Seguretat i entrellaços

Sense ampolla: sense farciment. El farciment només comença si les ampolles es troben sota els respectius caps.
Emplenament de postes d’embús transportador: no s’omple.
Sensor “casolà” del bocal per aturar el moviment de l’ampolla fins que la boquilla es retira completament després d’omplir-se per evitar l’obstaculació de l’ampolla.
Botó de parada d’emergència per aturar sobtadament la línia d’ompliment.

Pneumàtica

Els components pneumàtics llistos són autolubricants. No cal lubricació.
Tots els components de control pneumàtic s’allotgen ordenadament en un armari separat.
Vàlvules pneumàtiques de desviació pneumàtica de desviació de llarga vida.
Tubs tapats de PU des del gabinet fins als cilindres pneumàtics.
Els equips reguladors de filtre es proporcionen juntament amb la màquina.
El segell de pistó patentat amb una figura de 8, permet un moviment suau del pistó a velocitats molt baixes sense embussos, facilitant així el farcit suau, que és l’especialitat de la nostra màquina.

Controls lògics i elèctrics

Cablejat de panell realitzat professionalment amb safates per cable, ferrules, cablejat estructurat.
Cablejat del circuit de control elèctric encobert del PLC.
Pantalla digital alfa-numèrica de 2 línies.
Entrada de PLC: la sortida és de 24 V CC.
Logística de sincronització de cilindres pneumàtics controlats per microprocessador.
Instal·lació de mostrador de mostrador de PLC.
Poste de la làmpada indicadora RYB per indicar l'estat de la màquina.
La lògica del capçal d'ompliment és adequada per executar caps independents, en un cas rar d'un o dos caps en avaria.
Controls de PLC del botó tàctil per a l'entrada de dades.
Diagrama de circuit i escala de PLC inclòs amb la màquina.

Components

Pneumàtica de SMC, Japó
Sensors d'Omron / Datalogics.
Interruptors de Schneider, Alemanya.
Unitats de Bonfingloili, Itàlia.
Llista transportadora de Magris, Itàlia.
PLC de Mitsubishi, ABB, Siemens o Allen Bradley.
